光猫和无线路由器的正确接法图解

路由网 2020-10-15 17:04:27 无线路由器 5039 ℃

光猫和无线路由器只有正确安装才能上网，下面介绍光猫和路由器的接口功能和连接方法，最后面是宽带故障的处理方法。

一、查看光猫背面接口

光猫和无线路由器的正确接法图解

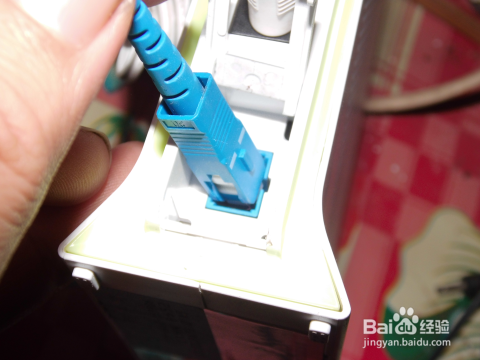

光纤接口如下，这个口一般比较小

光猫和无线路由器的正确接法图解

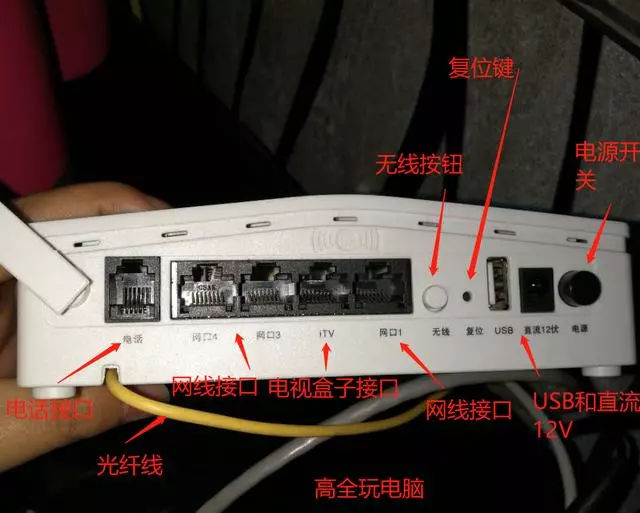

连接光猫和路由器，首先请查看光猫的背面。通常地，光猫已经是运营商的工作人员设置好了的，而我们只需连接上路由器设置即可。之所以要查看光猫的接口，是因为我们之后可能要用到。通常光猫共有四个网络接口，两个语音接口，这四个网络接口中，有一个便是我们需要用到的。稍微认识一下光猫背面的网络接口名称。如果是只有两个网络接口，那么更简单。

ONU光猫按钮与接口功能描述

端口	功能描述
Reset	恢复出厂设置
Power	直流电源适配器接口
Monitor	UPS电源监控接口
PON	单模光纤接口，用于连接运营商的接入网的光信号
POTS1~POTS2	电话接口，通过电话线连接至电话机
Lan1~Lan4	以太网接口，通过该接口连接至本地网络
开关	电源开/关

ONU光猫指示灯含义

指示灯名称	颜色	标识文字	显示功能
电源状态灯	绿色	“Power”或 ”PWR”	熄灭：表示ONU未通电；常亮：表示ONU正常通电
PON状态灯	绿色	PON	熄灭：表示ONU未激活；常亮：表示ONU的链路均已经激活；闪烁：表示ONU正在试图建立连接
光信号状态灯	红色	LOS	熄灭：表示ONU接收光功率正常；闪烁：表示ONU接收光功率低于光接收机灵敏度
以太网口状态灯	绿色	LAN1~ LAN4	熄灭：表示系统未上电或者该网口未连接终端设备(如PC、机顶盒灯)；常亮：表示网口已连接，但无数据传输；闪烁：表示该网口有数据传输
POTS状态灯	绿色	“POTS”或 “Phone”	熄灭：表示系统未上电或者无法注册到软交换；常亮：表示已经成功注册到软交换，但无业务流；闪烁：表示有业务流传输

二、查看路由器背面的网络接口

光猫和无线路由器的正确接法图解

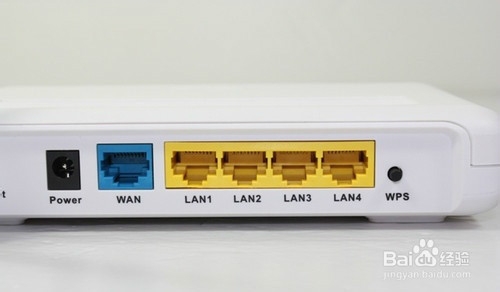

通常路由器一共有5个网线接口。大多数的路由器有一个网线接口的颜色与其他是不同的，这个接口叫做----WAN接口（仔细看的话一般接口下会标有“WAN”这三个英语字母。）

找到WAN接口后，其他接口分别称为LAN1,LAN2,LAN3,LAN4,（仔细看接口下一般会标有1，2，3，4，这几个数字，如果记不住，最好用带颜色的笔标明1，2，3，4来方便自己识别哪个接口是几号。

一定要认准哪个接口是几号接口。

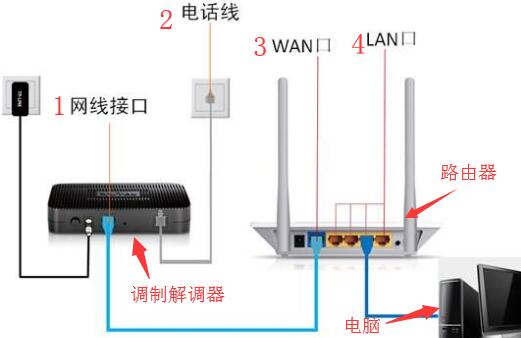

下面是网络拓扑图，展示猫和路由器以及电脑怎么连接

光猫和无线路由器的正确接法图解

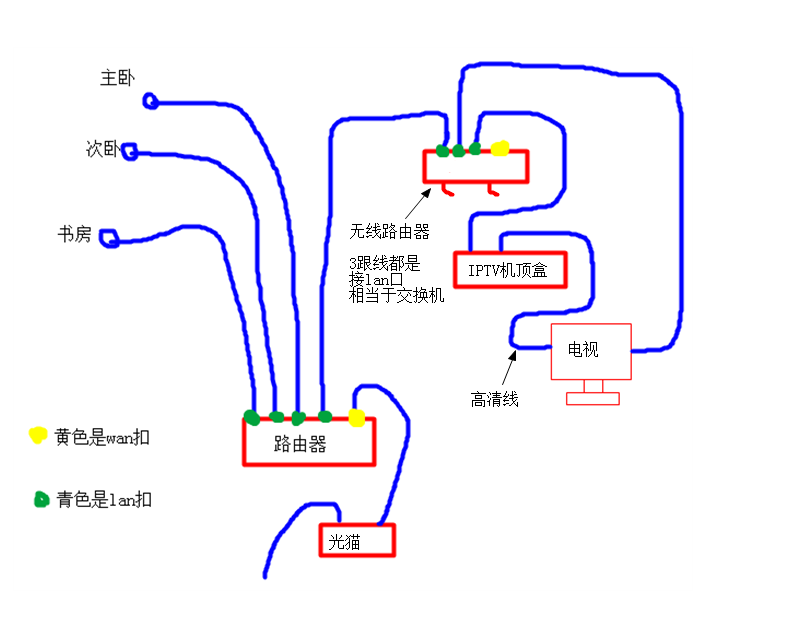

这个图展示房间里多个路由器如何连接增加wifi的覆盖范围，让每个房间都有wifi信号，便于快速上网

光猫和无线路由器的正确接法图解

下面是上了不玩的常见故障障碍分析

一般上不了网有下面几个原因：

1、宽带没有续费，也就是没钱了，宽带到期时间可以关注运营商的公众号查询或者打电话咨询。

2、宽带线路故障，有时候当地的线路出问题了也不能上网，可以打电话咨询运营商

3、路由器故障，如果尝试重启路由器，如果路由器坏了要更换路由器

4、光猫故障，猫出问题了也不能上网的。

下面是宽带故障表

常见障碍	解决办法
宽带能用，语音不能用	电话线插错端口；重启ONU；检查电话线和水晶头；请联系联通维修人员。
PON灯和语音灯都正常，语音能接不能打	检查电话机制式，光纤不支持脉冲，只能支持音频；请联系联通维修人员。
语音和宽带都不能用	ONU没有开启，开启ONU等待5分钟，待信号灯正常后方可使用； Los灯闪烁的话说明线路有问题，请联系联通维修人员； ONU坏，联系联通维修人员更换ONU
PON灯、 Los灯都不亮且无轮流闪烁情况	光纤线路有问题，请联系联通维修人员
语音可以使用宽带报错678	检查宽带数据；网线插错ONU的LAN口；查看电脑网卡是否禁用；重新创建宽带连接；联通数据问题，请联系联通维修人员。
PON灯、Los灯都不亮，拔下光纤接头Los灯不闪	ONU长时间开启，重启ONU； ONU坏，请联系联通维修人员更换ONU
